수변전설비 단선 결선도내 전기 용어자료 (약어, 원어, 명칭, 규격, 이미지)

수변전설비 단선 결선도내 전기 용어자료

수변전설비는 전력 회사로부터 고압의 전기를 공급받아 변전한 후 세부 시설로 공급하는 설비입니다.

이러한 수변전설비들의 용어에 대하여 약어, 원어, 명칭, 이미지들을 보여드겠습니다.

---

전설비 단선 결선도내 전기 용어자료-1

NO	약    어	원        어	명      칭	비    고 (규 격)
1	A.L.T.S	AUTOMATIC LOAD TRANSFER SWITCH	자동 부하 절체 개폐기	25.8KV 3P 600A
2	INT S/W (I.S)	INTERRUPTER SWITCH	특고압 기중 부하 개폐기	25.8KV 3P 600A
3	L.B.S	LOAD BREAKER SWITCH	부하개폐기	24KV 3P 600A
4	A.S.S	AUTO SECTION SWITCH	자동 고장 구간 개폐기	25.8KV 3P 200A
5	V.C.B.	VACUUM CIRCUIT BREAKER	진공 차단기	24KV 3P 600A 520MVA/12.5A
6	C.O.S	CUT OUT SWITCH	차단 개폐기	25.8KV 100A
7	P.F	POWER FUSE	전력 휴즈	25.8KV 200A
8	M.O.F	METERING OUT FIT	계기용 변압 변류기	3Φ 4W
9	P.T	POTENTIAL TRANSFORMER	계기용 변압기	13.2KV/110V
10	C.T	CURRENT TRANSFORMER	계기용 변류기	5A

---

1	2	3	4	5
AUTOMATIC LOAD TRANSFER SWITCH	INTERRUPTER SWITCH	LOAD BREAKER SWITCH	AUTO SECTION SWITCH	VACUUM CIRCUIT BREAKER

6	7	8	9	10
CUT OUT SWITCH	POWER FUSE	METERING OUT FIT	POTENTIAL TRANSFORMER	CURRENT TRANSFORMER

---

전설비 단선 결선도내 전기 용어자료-2

NO	약    어	원        어	명      칭	비    고 (규 격)
11	T.R	TRANSFORMER	변압기	(건식, 오일, MOLD)

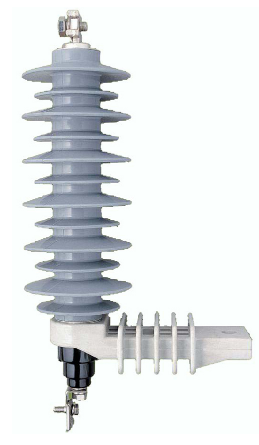

12	L.A	LIGHTNING ARRESSTERS	피뢰기	18KV/2.5KA
13	S.A	SURGE ABSORBER	개폐서어지 흡수기	18KV/5KA TR 보호용
14	L.S	LINE SWITCH	선로 개폐기
15	G.C.B	GAS CIRCUIT BREAKER	가스 차단기	24KV 600A
16	D.S	DISCONNECTING SWITCH	단로기	25.8KV 200A  (3P)
17	V.C.S	VACUUM CONTACTOR SWITCH	고압진공전자 접촉기	6.6KV 200-400A
18	A.C.B	AIR  CIRCUIT BREAKER	기중차단기	600V 4P 600A
19	A.T.S	AUTO TRANSFOR SWITCH	자동 절체 개폐기	40 200A . 600A
20	V.S.S	VACUUM TRANSFOR SWICH	진공 자동 절체 개폐기	7.2KV 4P 200A-600A

---

11	12	13	14	15
변압기 TRANSFORMER	피뢰기 LIGHTNING ARRESSTERS	개폐서어지 흡수기 SURGE ABSORBER	선로 개폐기 LINE SWITCH	가스 차단기 GAS CIRCUIT BREAKER

16	17	18	19	20
단로기 DISCONNECTING SWITCH	고압진공전자 접촉기 VACUUM CONTACTOR SWITCH	기중차단기 AIR  CIRCUIT BREAKER	자동 절체 개폐기 AUTO TRANSFOR SWITCH	진공 자동 절체 개폐기 VACUUM TRANSFOR SWICH

---

전설비 단선 결선도내 전기 용어자료-3

NO	약    어	원        어	명      칭	비    고 (규 격)
31	V.M	VOLT METER	전압계
32	F.M	FREQUENCY METER	주파수계
33	P.F.M	POWER FACTOR METER	역율계
34	Vo	ZERO PHASE SEQUENCE VOLTMETER	영상 전압계
35	50/51(O.C.R)	OVER CURRENT RELAY	과전류 계전기
36	51/G(O.C.G.R)	OVER CURRENT GROUND RELAY	접지 과전류 계전기
37	27 (U.V.R)	UNDER VOLTAGE RELAY	부족 전압 계전기
38	59 (O.V.R)	OVER VOLTAGE RELAY	과전압 계전기
39	64 (O.V.G.R)	OVER VOLTGE GROUND RELAY	과전압 지락 계전기

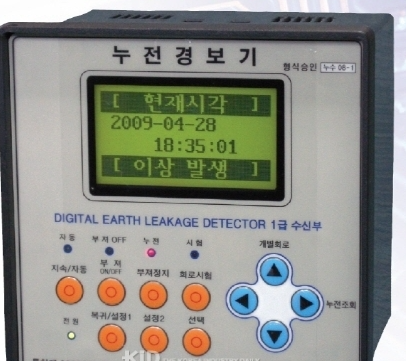

41	E.L.D	EARTH LEAKAE DETECTOR	누전 경보기

---

31	32	33	34	35
전압계 VOLT METER	주파수계 FREQUENCY METER	역율계 POWER FACTOR METER	영상 전압계 ZERO PHASE SEQUENCE VOLTMETER	과전류 계전기 OVER CURRENT RELAY

36	37	38	39	40
접지 과전류 계전기 OVER CURRENT GROUND RELAY	부족 전압 계전기 UNDER VOLTAGE RELAY	과전압 계전기 OVER VOLTAGE RELAY	과전압 지락 계전기 OVER VOLTGE GROUND RELAY	누전 경보기 EARTH LEAKAE DETECTOR

---

전설비 단선 결선도내 전기 용어자료-4

NO	약    어	원        어	명      칭	비    고 (규 격)
41	E.L.D	EARTH LEAKAE DETECTOR	누전 경보기
42	V.S	VOLTAGE SWITCH	전압 절체 스위치	3Φ 4W
43	A.S	AMPERE  SWITCH	전류 절체 스위치	3Φ 4W
44	C.O.S	CHANGE OVER SWITCH	전환 스위치

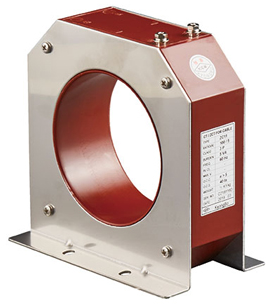

45	Z.C.T	ZERO PHASE CURRENT TREANSFORMER	영상 변류기
46	P.T.T(V.T.T)	P.T(VOLTAQGE) TEST TERMINAL	전류 시험 단자
47	C.T.T9A.T.T)	C.T(AMPERE) TEST TERMINAL	전압 시험 단자
48	G.P.T	GROUND POTENTIAL TRANSFORMER	접지 변압기	13.2 / 190 /110V
49	T/D	TRANSDUCER	변환기
50	REC	RECTIFIER UNIT	정류기
51	A.V.R	AUTOMATIC VOLTAGE REGULATOR	자동전압 조정기
52	U.P.S	UNINTERRUPTEBLE  POWER SUPPLY	무정전 전원장치

---

41	42	43	44	45
누전 경보기 EARTH LEAKAE DETECTOR	전압 절체 스위치 VOLTAGE SWITCH	전류 절체 스위치 AMPERE  SWITCH	전환 스위치 CHANGE OVER SWITCH	영상 변류기 ZERO PHASE CURRENT TREANSFORMER

46	47	48	49	50
전류 시험 단자 P.T(VOLTAQGE) TEST TERMINAL	전압 시험 단자 C.T(AMPERE) TEST TERMINAL	접지 변압기 GROUND POTENTIAL TRANSFORMER	변환기 TRANSDUCER	정류기 RECTIFIER UNIT

51	52
자동전압 조정기 AUTOMATIC VOLTAGE REGULATOR	무정전 전원장치 UNINTERRUPTEBLE  POWER SUPPLY
